警示语：

a、不得改变设备的本安电路及与本安电路有关的电器元件的名称、型号、规格及其参数！

b、未经联机检验合格的设备不得与其连接!

本产品
经国家法定权威机构机关审查及检验，并通过防爆合格检验。

    防爆标志：Ex ib IIC T4 Gb

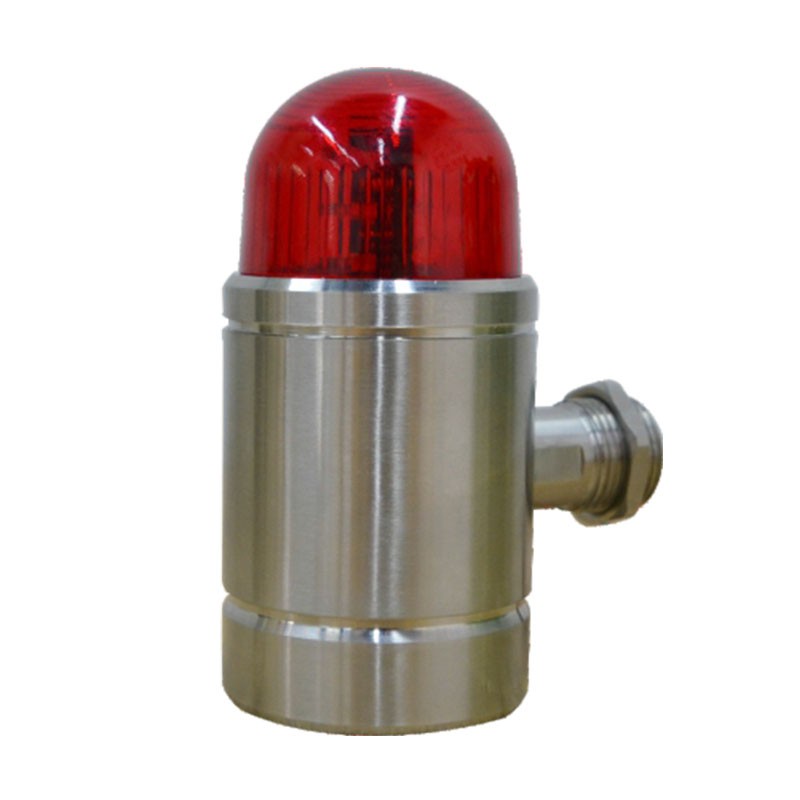

1概述

TABJ-100型声光报警器是气体检测仪器中必要的装置，它主要接受来自气体检测仪的报警信息，并进行报警或停止报警。本公司生产的声光报警装置具有高、低两档报警功能。

2技术参数

3基本功能

当声光警报器接收到控制器发出的报警信号时，对于高、低两种报警信号，分别发出两种不同频率的两种声光警报信号。

4结构特
征

声光警报器由上壳和底座部分两部分组成，具有结构简单、安装使用方便等特点。安装孔位置如图1所示。

图1 声光报警器结构图

表1 声光报警器部件

5使用与维修

（1）功能：可实现两级声光报警，当需要低频率声光报警时声光报警器仅通过红线、黑线供电即可；当需要高频率声光报警时除通过红线、黑线供电外，控制信号线同时也要供电（高电平：5V~12V）。

（2）接线方式：如表2所示，红、黑、黄分别接电源正、电源负、控制信号线，红线接直流12V、黑线接地、黄色接控制信号（当需要高频率声光报警时，控制信号线接直流5V~12V的高电平）。

表2 接线方式

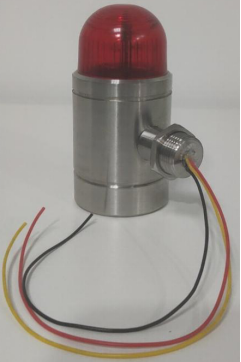

图2 声光报警器实物图

注：

（1）本产品不应安装在阳光直射或有强光的地方，以免报警时看不到闪光灯。

（2）声光警报器需连续长期运行，必须严格地定期对其进行功能试验，要建立定期检查、维修制度，若功能失常，请勿自行拆开修理，应立刻更换新的声光警报器，同时将损坏的送回我厂修理。
